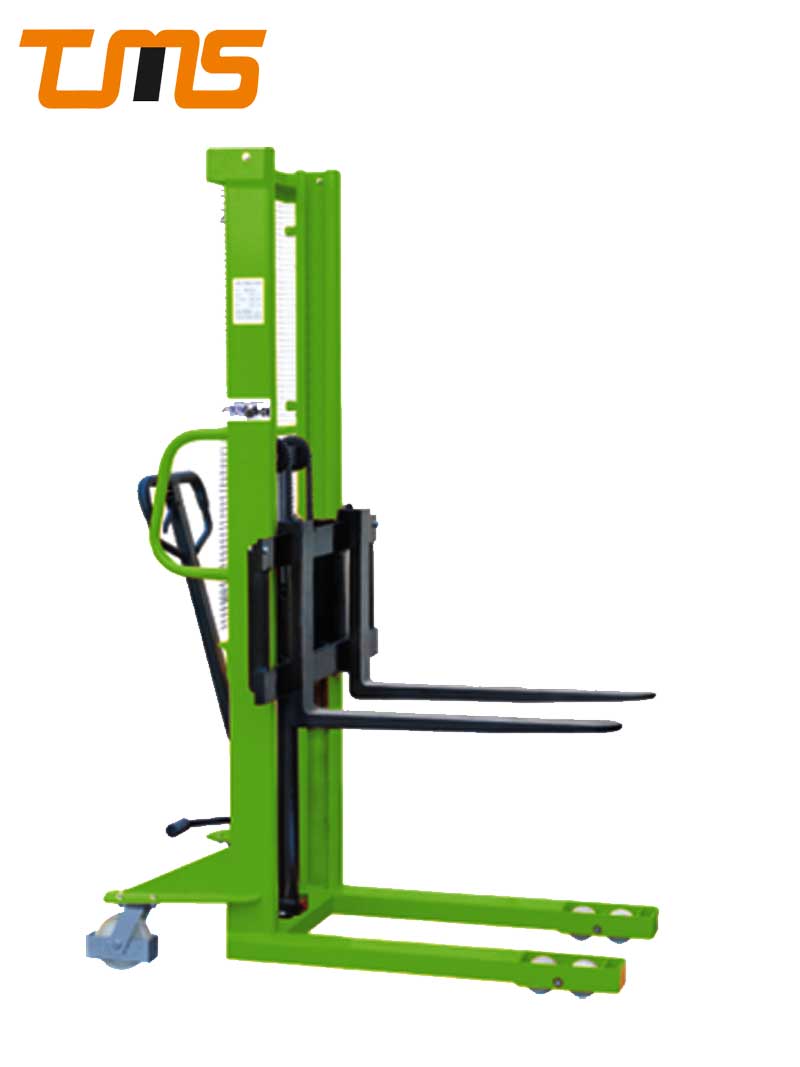

استکر دستی مدل SDJA1500

بررسی کلی:

(Manual stacker)
استکر(استاکر) دستی»» شاخک قابل تنظیم
_______________________
ظرفیت : 1500 کیلوگرم
بالابری : 160 سانتی متر

ظرفیت(kg)	1500
مرکز ثقل(mm)	500
وزن خالص(mm)	280
ارتفاع دستگاه(شاخک پایین)(mm)	2090
حداکثر ارتفاع بالابری(mm)	1600
ارتفاع دستگاه(شاخک بالا)(mm)	2150
حداقل ارتفاع شاخک(mm)	90
طول کل(mm)	1380/1640
عرض کل(mm)	1000
ابعاد شاخک(mm)	30/100/800(1060)
فاصله بیرونی دو شاخک(mm)	200~950
پایین ترین نقطه بدنه(mm)	25
عرض راهرو برای پالت های 1200 × 1000(mm)	1915
عرض راهرو برای پالت های 1200 × 800 (mm)	1910
شعاع گردش (mm)	1235
سرعت بالابری،بدون بار/ با بار (mm/s)	25
سرعت پایین آمدن،بدون بار/ با بار (mm/s)	کنترل دستی

استکر دستی 1.5 تنی با شاخک قابل تنظیم

این مدل یک لیفتراک دستی برای جابه جایی در یک انبار می باشد به این صورت که کاربر بر روی پدال زده و شاخک ها را به سمت بالا هدایت می کند. سرعت بالابری شاخک ها 25 میلی متر بر ثانیه می باشد که پایین آمدن شاخک ها با دسته کنترلی موجود روی دسته آن انجام می شود. این مدل کاملا دستی است و نیروی بیش تری برای بالا بردن شاخک ها با وجود حرکتی روان را می خواهد. در مواردی که نیاز به جابه جایی پالت در روز کم تر است، این مدل بهترین گزینه است.

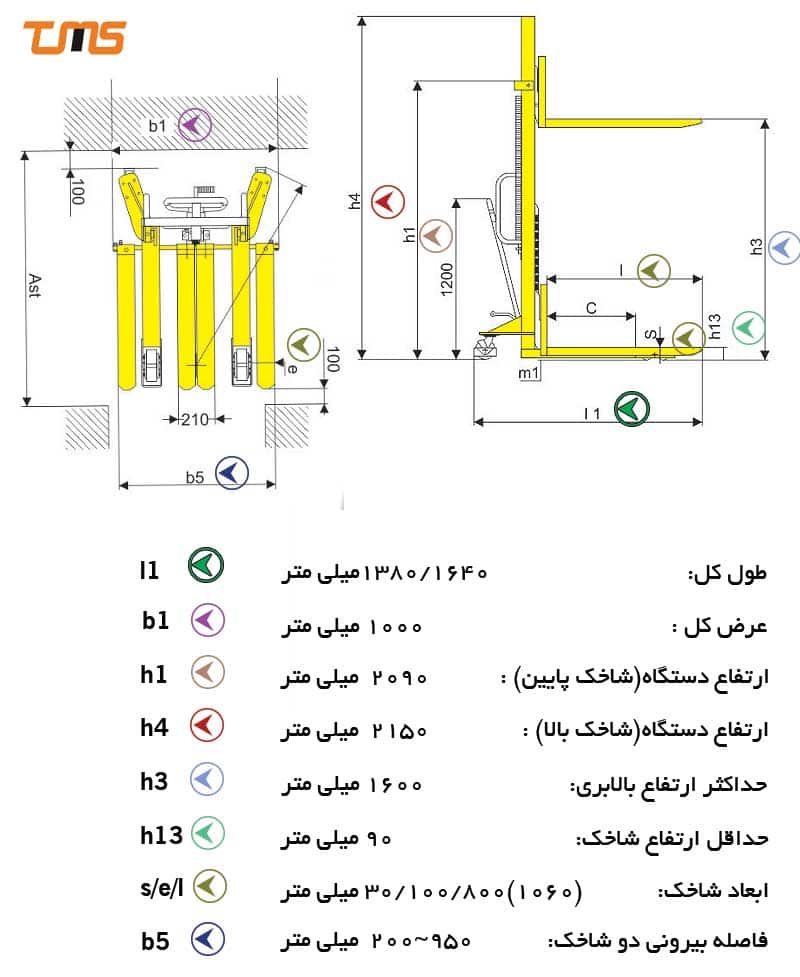

تا ارتفاع 160 سانتی متر از شاخک های قابل تنظیم این مدل می توان برای ارتفاع دادن استفاده کرد. وزن خود این استکر دستی(جک پالت استاکر) 280 کیلوگرم می باشد که دارای شعاع گردش 123 سانتی متر می باشد.ارتفاع دستگاه زمانی که شاخک پایین است و زمانی که بالا است و ابعاد مهم دیگر در دیاگرام مهندسی مخصوص این مدل در شکل زیر مشخص شده است
ابعاد استکر دستی مدل sdja1500 در شکل مشخص شده است
