جک پالت مدل BFT

بررسی کلی:

(pallet truck)جک پالت با حرکت متقاطع
________________________________
ظرفیت:2500 کیلوگرم

ظرفیت(kg)	2500
وزن خالص(Kg)	65-85
قطر چرخ فرمان(mm)	Φ 200 /Φ 180
قطر چرخ شاخک (mm)	Φ 80/Φ 74
حداکثر ارتفاع بالابری(mm)	115
ارتفاع کل با دسته(mm)	1224
حداقل ارتفاع شاخک(mm)	85/75
طول کل دستگاه (mm)	1533/1603
ابعاد شاخک S/e/l	(1220)/45/160/1150
فاصله بیرونی دو شاخک(mm)	520/550/685
ارتفاع پایین ترین نقطه بدنه از زمین(mm)	40/30
عرض راهرو برای پالت های 1200 × 1000(mm)	1733/1803
عرض راهرو برای پالت های 1200 × 800 (mm)	1783/1803
شعاع گردش(mm)	1266/1336

جک پالت متقاطع TMS

جک پالت مدل BFT یک جک پالت متقاطع می باشد که با توانایی جابه جایی 2500 کیلوگرم ساخته شده است. از مهم ترین مشخصه های این مدل توانایی جابه جایی بار مخصوصا از نوع بارهای طویل در راهروهای تنگ و باریک می باشد که در این نوع راهروها استفاده از مدل های دیگر ممکن نیست. نحوه کار این مدل به این صورت است که بعد از این که با دسته جک پالت شاخک ها به ارتفاع 18 سانتی متر بالا رفت، که تقریبا معادل 8 بار یا 8 کورس حرکت دسته می باشد، سپس در این ارتفاع گردش 90 درجه دسته انجام می شود و به صورت متقاطع می توان آن را جابه جا کرد.

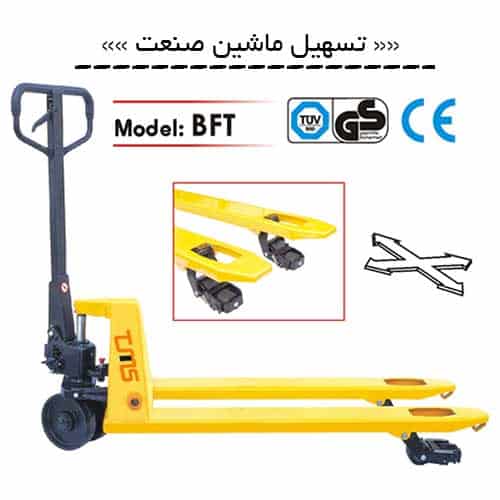

مدل چرخ ها در یک پالت تراک متقاطع در ارتفاع 18 سانتی متر

مدل چرخ ها در یک پالت تراک متقاطع در ارتفاع 18 سانتی متر

نکته مهمی که باید به آن توجه کنید این است که آیا در حالت متقاطع هم ظرفیت 2/5 تن است ؟؟ جواب خیر است. در این حالت شما می توانید تنها ظرفیت 1/5 تن را جابه جا کنید

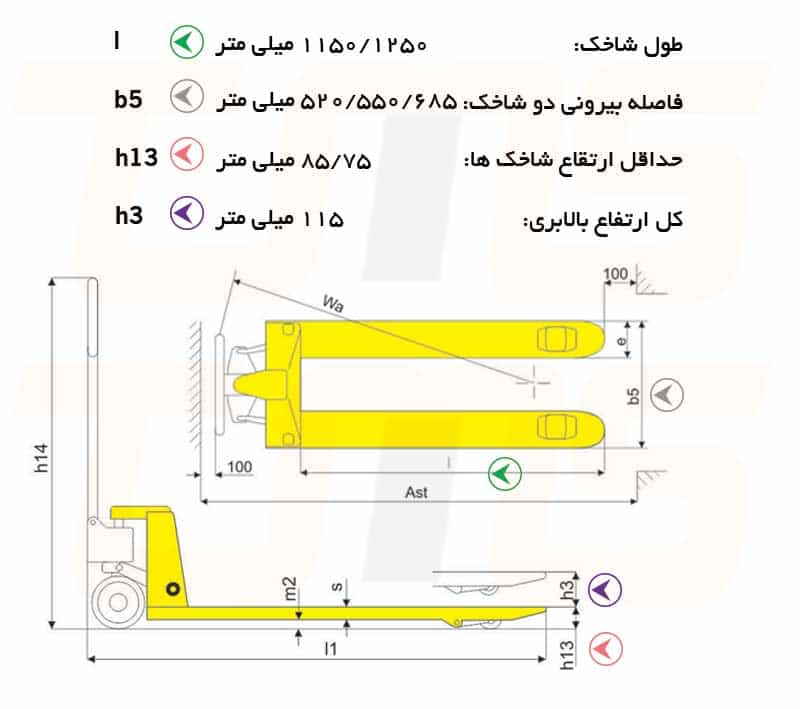

در شکل زیر مشخصات جک پالت برای مثال طول شاخک که از مهم ترین موارد است را می توانید مشاهده کنید.
مشخصات جک پالت متقاطع و طول شاخک آن برای راهروهای باریک
